Las válvulas mariposa tipo Lug son componentes esenciales en los sistemas industriales modernos por su capacidad de controlar y aislar el flujo de fluidos de forma rápida, segura y eficiente. En sectores como el tratamiento de agua, la climatización o la industria química, su uso garantiza un desempeño confiable y un mantenimiento sencillo.
En este artículo te explicamos qué es una válvula mariposa tipo Lug, cómo funciona y cuáles son las principales diferencias entre los modelos MT 5144 (con asiento NBR) y MT 51442 (con asiento EPDM), dos de las versiones más versátiles y resistentes de la línea MT Valves & Fittings.
¿Qué significa válvula mariposa tipo Lug?

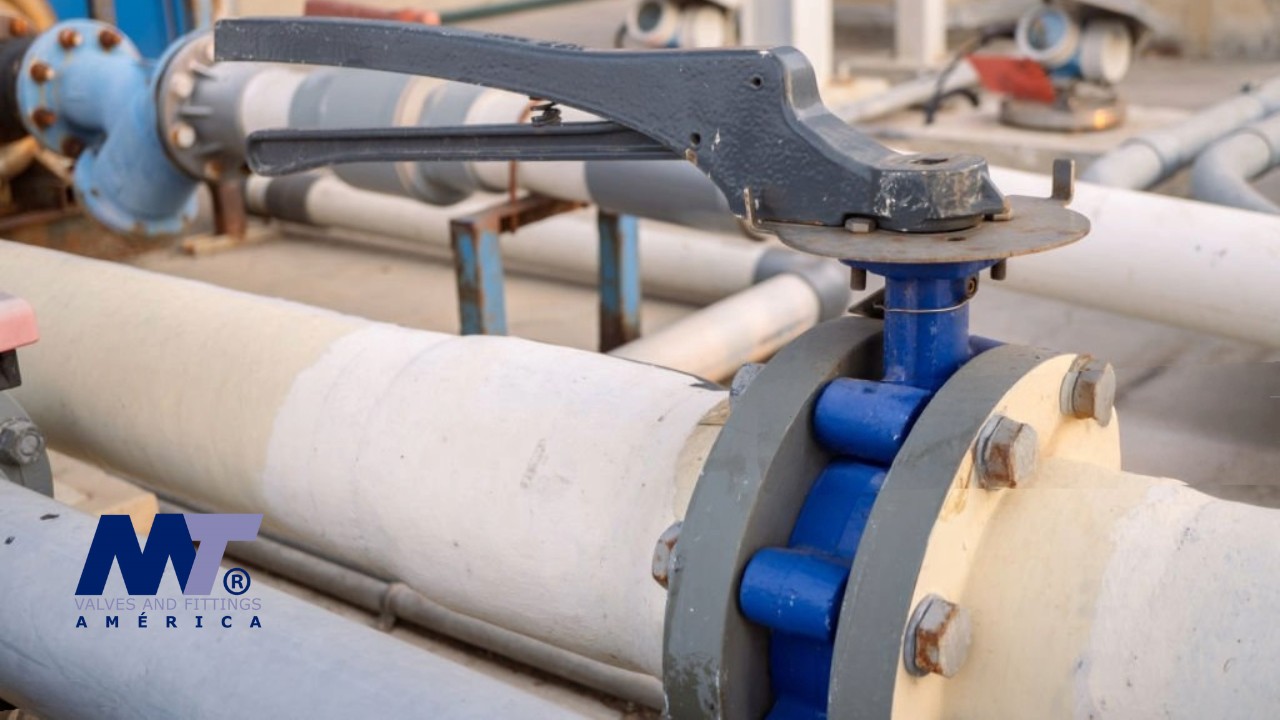

Una válvula mariposa tipo Lug es un tipo de válvula de control de flujo diseñada con un cuerpo metálico provisto de orejas roscadas o “lugs” que permiten su instalación entre bridas en una línea de tubería.
A diferencia de las válvulas tipo wafer, que se sujetan mediante tornillos pasantes, las válvulas tipo Lug pueden instalarse o desmontarse de un solo lado sin afectar el otro, lo que facilita el mantenimiento o el reemplazo en sistemas en operación.
Esta característica convierte a las válvulas tipo Lug en una excelente opción para instalaciones finales de línea o sistemas que requieren aislamiento parcial, garantizando un cierre estanco y seguro.
Cómo funciona una válvula mariposa tipo Lug
El principio de funcionamiento de una válvula mariposa se basa en un disco giratorio de 90°, montado sobre un eje concéntrico.
Al girar la palanca o el actuador, el disco se mueve en posición perpendicular o paralela al flujo del fluido, controlando la apertura o cierre del paso.
Gracias a su accionamiento rápido y su diseño compacto, estas válvulas son ideales para aplicaciones donde se requiere un control ágil del caudal con bajo torque de operación. En los modelos MT, el eje de acero inoxidable y los casquillos de PTFE con fibra de vidrio reducen la fricción, mejorando la durabilidad y la precisión del cierre.
Características técnicas de los modelos MT 5144 y MT 51442
Ambos modelos comparten una construcción robusta, pensada para entornos industriales exigentes. Están fabricados según la norma EN 593 y probados bajo los ensayos de estanqueidad EN 12266-1, lo que garantiza su confiabilidad operativa.
Diseño general y materiales
✅Cuerpo: Fundición dúctil GGG40 con recubrimiento epoxi color azul RAL5013 (espesor de 250 micras).
✅Disco: Acero inoxidable AISI 316 (ASTM A276) con alta resistencia a la corrosión.
✅Eje: Acero inoxidable 420 con sistema de doble vástago para reducir el torque.
✅Casquillos: PTFE + fibra de vidrio (RPTFE) para mayor resistencia y durabilidad.
✅Asiento: Elastómero reemplazable (NBR o EPDM según modelo).
✅Plataforma ISO 5211: Permite automatización mediante actuadores eléctricos o neumáticos.
✅Presión nominal de trabajo: 16 bar (150 psi).
✅Rango de temperatura:
🔹Línea: 5144 (NBR): -20°C a 80°C.
🔹Línea: 51442 (EPDM): -20°C a 120°C.
Principales ventajas del diseño tipo Lug
1. Instalación versátil: Puede montarse en posición horizontal o vertical.
2. Mantenimiento simple: Permite desmontar un lado de la línea sin interrumpir el flujo en el otro.
3. Mayor seguridad: Las orejas roscadas garantizan una conexión firme, ideal en sistemas de alta presión.
4. Sellado confiable: El diseño concéntrico y el elastómero de alta calidad aseguran estanqueidad total.
5. Preparadas para automatización: Su interfaz ISO 5211 permite montaje directo de actuadores.
6. Ahorro en espacio y costo: Su estructura compacta reduce los costos de instalación.
Comparativa técnica: Línea 5144 vs. Línea 51442
Aunque a simple vista ambos modelos son similares, su diferencia principal está en el tipo de elastómero del asiento, lo cual define sus aplicaciones y temperatura de trabajo.
|
Característica |
Línea 5144 (NBR) |
Línea 51442 (EPDM) |
|
Material del asiento |
Nitrilo (Buna-N) |
EPDM (Etileno Propileno Dieno Monómero) |
|
Temperatura máxima |
Hasta 80°C |
Hasta 120°C |
|
Compatibilidad química |
Aire, agua, aceites ligeros, fluidos no
corrosivos |
Agua potable, aire, soluciones químicas
suaves, HVAC |
|
Certificaciones sanitarias |
- |
WRAS y ACS (apto para agua de consumo humano) |
|
Color del asiento |
Negro |
Negro |
|
Aplicaciones recomendadas |
Sistemas de riego, minería, contraincendios |
Climatización, tratamiento de agua, industria
farmacéutica |
En resumen, la elección entre el modelo 5144 y el 51442 dependerá del tipo de fluido y la temperatura de operación. Si se trabaja con agua potable o sistemas HVAC, el EPDM es la opción ideal; si se trata de aire o aceites ligeros, el NBR es más adecuado.
Automatización y control
Ambos modelos MT están diseñados para integrarse fácilmente con actuadores eléctricos o neumáticos, permitiendo un control remoto del flujo.
✅Actuadores eléctricos: Operación On/Off o modulante, nivel de protección IP67.
✅Actuadores neumáticos: Simple o doble efecto, con posicionadores electroneumáticos.
Estas opciones permiten personalizar la válvula según las necesidades del proceso, ofreciendo mayor seguridad, precisión y ahorro energético.
Aplicaciones industriales comunes
Las válvulas mariposa tipo Lug MT 5144 y 51442 se utilizan en una amplia variedad de sectores:
✅Sistemas de agua y tratamiento de aguas residuales
✅Redes de climatización (HVAC)
✅Procesos químicos y farmacéuticos
✅Sistemas de riego y contraincendios
✅Minería y transporte de fluidos no corrosivos
✅Distribución de aire y aceites ligeros
Su diseño modular y el uso de materiales de alta calidad aseguran un desempeño confiable incluso en condiciones exigentes.
Lista técnica de especificaciones destacadas
✅Presión nominal: PN16 (150 psi)
✅Montaje entre bridas ANSI/ASME B16.5 CLASE 150
✅Norma de fabricación: EN 593
✅Ensayos de estanqueidad: EN 12266-1
✅Certificaciones disponibles: CE, WRAS, ACS, 2.2 y 3.1
✅Eje concéntrico doble vástago en acero inoxidable 420
✅Casquillos autolubricantes RPTFE + FG
✅Recubrimiento epoxi de alta resistencia (250 μm)
✅Asiento reemplazable NBR o EPDM Shore 70
✅Palanca de aluminio con plato modulador de 10 posiciones y dispositivo de bloqueo
Mantenimiento y seguridad
Estas válvulas están diseñadas para minimizar los tiempos de parada y facilitar el mantenimiento.
Gracias a sus asientos reemplazables y a la posibilidad de desmontaje lateral, el operario puede realizar ajustes o sustituciones sin necesidad de despresurizar toda la línea.
Además, cuentan con dispositivo de bloqueo, evitando accionamientos accidentales durante operaciones críticas.
Certificaciones y cumplimiento normativo
El modelo MT 51442 (EPDM) cuenta con las certificaciones WRAS y ACS, que garantizan la idoneidad del material en contacto con agua potable, cumpliendo los requisitos de la norma BS6920-1-2000 y la circular sanitaria francesa DGS/SD7A Nº571.
Ambos modelos poseen certificado CE, certificados de inspección 2.2 y 3.1, y están fabricados bajo la Directiva Europea de Equipos a Presión 2014/68/EC, asegurando trazabilidad y cumplimiento con los más altos estándares internacionales.
Conclusión
La elección entre una válvula mariposa tipo Lug MT 5144 o MT 51442 depende del tipo de fluido, la temperatura de operación y las condiciones del sistema.
Ambos modelos ofrecen excelente resistencia mecánica, facilidad de instalación y alta estanqueidad, con la posibilidad de automatización directa mediante actuadores eléctricos o neumáticos.
✅La línea: 5144 (NBR) es ideal para aire, agua y aceites ligeros a temperaturas moderadas.
✅La línea: 51442 (EPDM) es la mejor opción para agua potable, soluciones químicas suaves o sistemas HVAC con temperaturas elevadas.
En cualquiera de los casos, las válvulas MT garantizan rendimiento confiable, durabilidad y cumplimiento normativo internacional.
