En la industria moderna, las válvulas de mariposa se han convertido en un componente esencial para el control de fluidos. Dentro de este grupo, las válvulas tipo Wafer y las válvulas tipo Lug destacan por su diseño práctico y funcionalidad en diversos sectores como el industrial, químico y agrícola. Aunque a simple vista parecen similares, existen diferencias importantes que determinan su aplicación, instalación y resistencia. En esta nota exploraremos cuál es la diferencia entre una válvula de mariposa tipo Lug y una válvula de mariposa tipo Wafer, enfocándonos en los modelos de MT Valves and Fittings, reconocidos por su calidad y confiabilidad.
Válvulas de mariposa tipo Wafer: versatilidad y eficiencia
Las válvulas de mariposa tipo Wafer son una de las soluciones más prácticas para aplicaciones de control y cierre de fluidos. Su diseño compacto permite instalarlas fácilmente entre dos bridas, sujetándose mediante pernos que atraviesan ambas y rodean el cuerpo de la válvula.
En el catálogo de MT Valves and Fittings, la referencia principal es el modelo 5114, diseñada con cuerpo de fundición de hierro ductil y disco de acero inoxidable, lo que garantiza resistencia al desgaste y una operación confiable.
Además, MT ofrece distintas variantes de válvulas Wafer para responder a necesidades específicas:
✅51143: con disco de acero inoxidable recubierto en PTFE, ideal para resistir químicos agresivos.
✅5115: con cuerpo de fundición de hierro dúctil y disco cromado, diseñado para aplicaciones estándar, es decir, usos donde se requiere un buen desempeño en control y cierre de fluidos sin necesidad de resistencia especial a químicos altamente corrosivos o condiciones extremas.
✅5140: con disco de fundición cubierto en Rilsan (poliamida 11), que proporciona una excelente protección contra la corrosión y la abrasión.
Gracias a esta diversidad, las válvulas Wafer de MT se adaptan a distintos sectores industriales, combinando durabilidad y eficiencia.
Válvulas de mariposa tipo Lug: seguridad y confiabilidad
Por otro lado, las válvulas de mariposa tipo Lug presentan un diseño con orejas roscadas (lugs) en el cuerpo de la válvula. Este sistema permite fijarlas directamente a las bridas mediante pernos individuales, lo que facilita tareas de mantenimiento, ya que se puede desmontar un lado de la tubería sin afectar el otro.
En el caso de MT Valves and Fittings, la referencia disponible es el modelo 5144, fabricada con un cuerpo de fundición y un disco de acero inoxidable. Esta combinación de materiales aporta mayor resistencia mecánica y a la corrosión, haciéndola adecuada para aplicaciones que requieren alta confiabilidad y seguridad en la operación.
Las válvulas tipo Lug suelen utilizarse en condiciones más demandantes, donde es vital garantizar el aislamiento total de una sección de la tubería sin comprometer la continuidad del sistema.

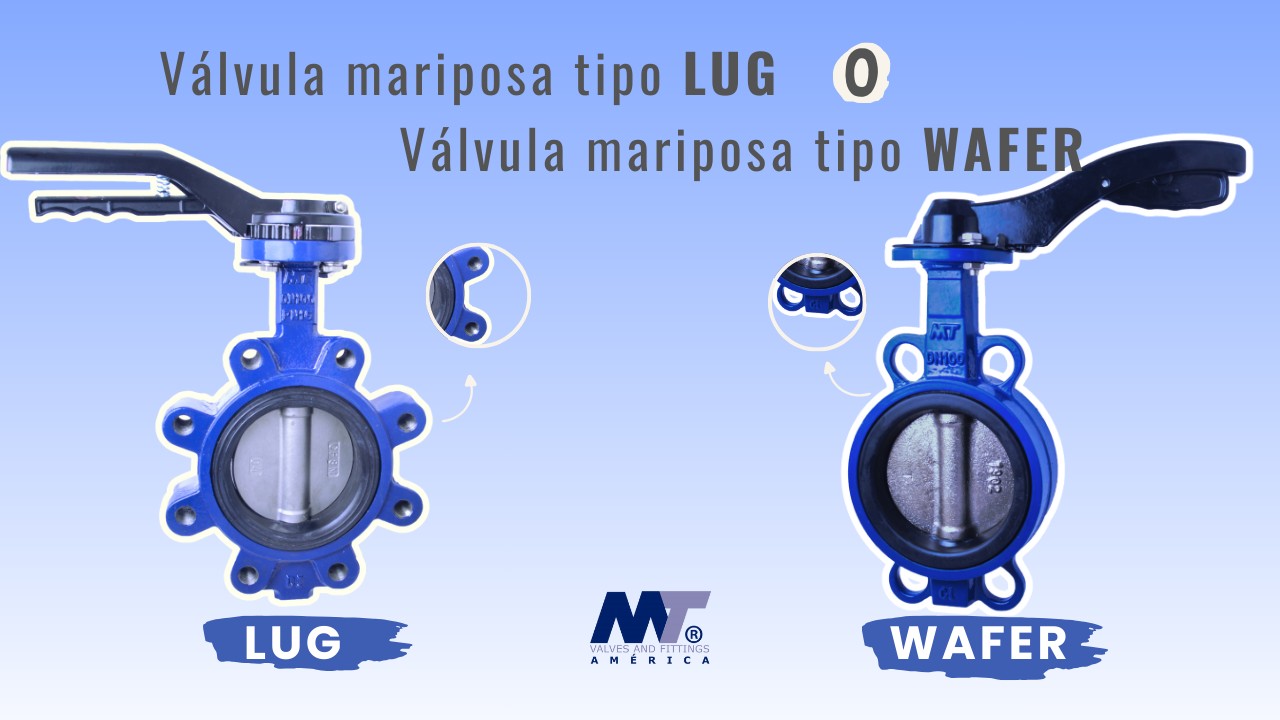

Principales diferencias entre válvulas Wafer y Lug
Aunque ambas cumplen funciones similares en el control de fluidos, las diferencias clave radican en su instalación y mantenimiento. Las válvulas Wafer se caracterizan por su ligereza, bajo costo y practicidad, mientras que las Lug se valoran por su seguridad y flexibilidad en sistemas donde el mantenimiento es frecuente.
En términos de uso, la elección dependerá del tipo de instalación y de las condiciones de operación. Las Wafer son ideales para sistemas compactos y económicos, mientras que las Lug ofrecen una mayor capacidad de aislamiento y seguridad.
Puntos técnicos importantes
Para profundizar en el aspecto técnico, aquí algunos puntos clave a considerar:
✅Método de instalación:
🔹 Wafer: requiere que ambas líneas estén conectadas para su operación.
🔹 Lug: permite desmontar un lado de la tubería sin comprometer la otra conexión
✅Materiales de construcción:
🔹 Wafer: disco de acero inoxidable, cromado o recubierto en PTFE/Rilsan y cuerpo fundición de hierro dúctil
🔹 Lug: disco de acero inoxidable y cuerpo de fundición.
✅Asiento:
🔹Wafer: MT ofrece EPDM, NBR (BUNA-N) y PTFE
🔹Lug: MT ofrece EPDM y NBR (BUNA-N)
✅Ventajas principales:
🔹Wafer: diseño compacto, económico y versátil.
🔹Lug: mayor seguridad, aislamiento independiente y resistencia mecánica.
✅Aplicaciones comunes:
🔹Wafer: redes de agua, procesos químicos ligeros, sistemas HVAC.
🔹 Lug: industrias pesadas, minería, tratamiento de aguas, procesos donde se requiere mantenimiento frecuente.
✅Modelos de MT Valves and Fittings:
🔹Wafer: modelos 5114, 5115, 5140 (con asiento de EPDM) y 51143 (con asiento de PTFE), 51142, 51402 (Con asiento de NBR (BUNA-N)
🔹Lug: modelos 5144 (con asiento de NBR (BUNA-N) Y 51442 (con asiento de EDPM)
Conclusión
Tanto las válvulas de mariposa tipo Wafer como las tipo Lug ofrecen soluciones efectivas para el control de fluidos, pero su elección depende de las condiciones de operación y del grado de seguridad requerido. Mientras que las válvulas Wafer de MT destacan por su versatilidad y diversidad de modelos, las válvulas Lug sobresalen por su resistencia y confiabilidad en aplicaciones críticas.
Optar por el modelo correcto no solo asegura un mejor desempeño del sistema, sino que también reduce costos de mantenimiento y aumenta la vida útil de la instalación.
Conoce más sobre nuestra gama de válvulas Wafer y Lug visitando nuestro catálogo completo en MT Valves and Fittings.
