En los sistemas de conducción de fluidos, el control manual es una parte esencial para garantizar un funcionamiento preciso y seguro. Las válvulas de bola y mariposa son ampliamente utilizadas en la industria por su practicidad, durabilidad y facilidad de operación. Estas pueden accionarse mediante palanca o mediante un operador de engranajes, dependiendo del tipo de válvula, el tamaño y las condiciones de operación.
En esta nota exploraremos las diferencias entre ambos mecanismos, sus aplicaciones y los modelos destacados de la marca MT Valves and Fittings, reconocida por su calidad y desempeño en entornos industriales exigentes.
Operación manual: control directo y confiable
La operación manual de una válvula implica accionar el mecanismo directamente mediante un elemento físico, sin necesidad de energía eléctrica, hidráulica o neumática. Este tipo de operación es ideal en sistemas donde la maniobra no requiere automatización constante, ya que ofrece simplicidad, bajo costo de mantenimiento y una alta confiabilidad operativa.
En las válvulas de bola y mariposa, la operación manual puede realizarse de dos formas principales: con palanca o con operador de engranajes. Cada una responde a diferentes necesidades de torque, frecuencia de operación y espacio disponible.
Funcionamiento de una palanca en válvulas de cuarto de vuelta
Las válvulas de bola y mariposa de ¼ de vuelta (90°) pueden accionarse fácilmente mediante una palanca manual, que transforma el movimiento del operador en la apertura o cierre del flujo. Este tipo de mecanismo es ideal para válvulas pequeñas y medianas, donde el torque requerido no es demasiado elevado.
El diseño de la palanca permite una maniobra rápida, brindando una respuesta inmediata en la apertura o cierre del paso del fluido. Además, ofrece una clara indicación visual de la posición de la válvula (abierta o cerrada), lo que facilita las operaciones en campo y mejora la seguridad del sistema.
Entre los modelos más representativos de válvulas de bola con operación por palanca de la marca MT destacan:
🔹912: Válvula de bola roscada de 3 piezas, ideal para mantenimiento rápido y uso en líneas de alta presión.

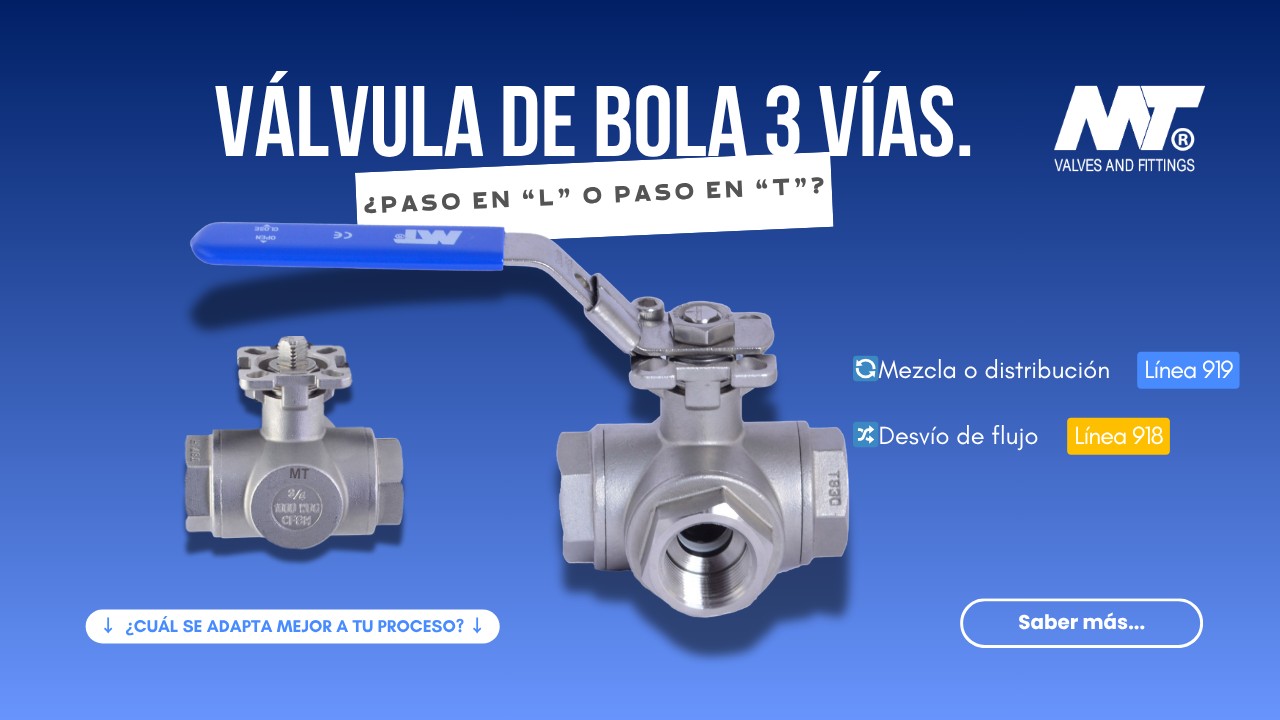

🔹918: Válvula de bola de tres vías con paso en “L”, diseñada para desvíos o control de flujo en múltiples direcciones.
🔹5128: Válvula de bola bridada en acero inoxidable, resistente a la corrosión y apta para fluidos agresivos.
🔹5117 y 925: Válvulas de bola bridada en acero al carbón, recomendadas para líneas de agua, vapor o hidrocarburos.
Estas válvulas se destacan por su alta capacidad de sellado, su diseño compacto y su facilidad de instalación, convirtiéndolas en una solución eficiente para sistemas industriales que requieren maniobras frecuentes y control manual directo.

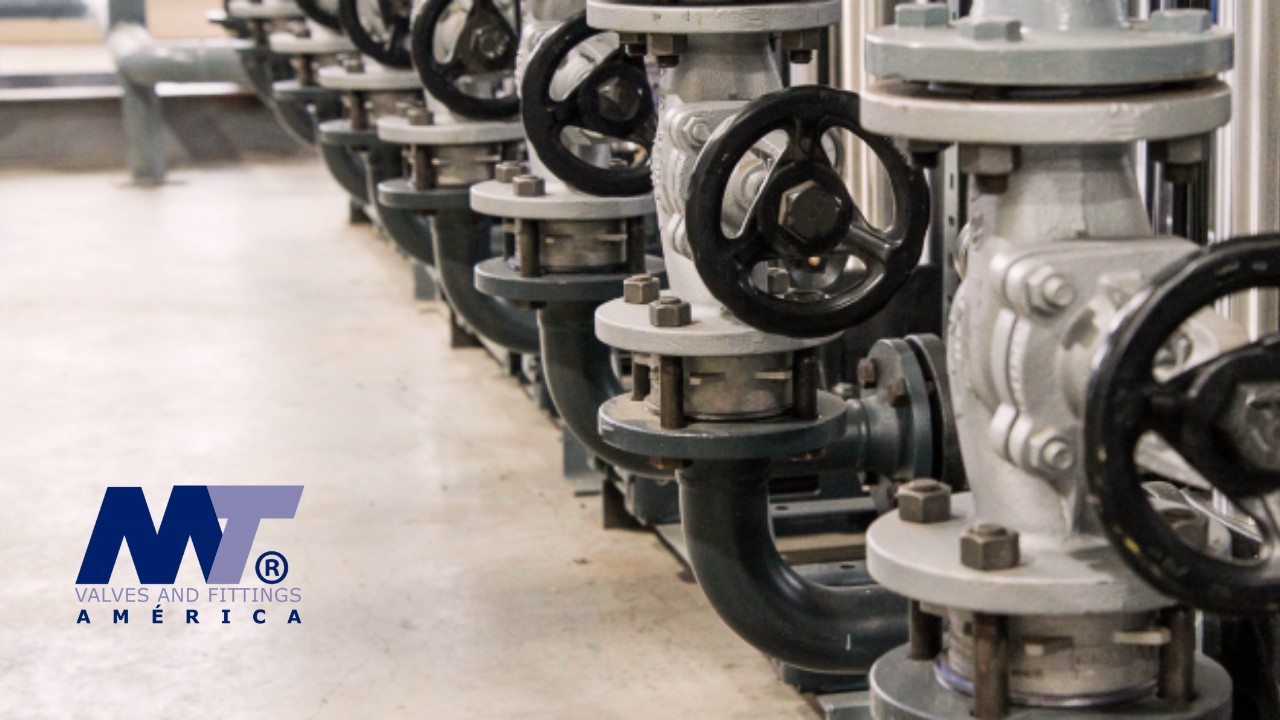

Operadores de engranes: precisión y reducción de esfuerzo
Cuando las válvulas son de mayor tamaño o están sometidas a presiones elevadas, la operación manual mediante palanca puede resultar difícil debido al torque requerido. En estos casos, se recurre a un operador de engranajes, como el modelo MT 51224, perteneciente a la categoría de refacciones de la marca.
Este dispositivo permite el accionamiento manual asistido de válvulas de ¼ de vuelta, como las válvulas de bola y mariposa. Su mecanismo de reducción de engranajes multiplica la fuerza aplicada por el usuario, logrando una operación más precisa, segura y eficiente, sin necesidad de ejercer un esfuerzo excesivo.
Los operadores de engranajes se utilizan principalmente en entornos industriales exigentes, tales como:
🔹Plantas químicas y petroquímicas.
🔹Generación de energía.
🔹Industria alimentaria y farmacéutica.
🔹Tratamiento de agua y saneamiento.
🔹Industria petrolera y de gas.
Diferencias clave entre palanca y operador de engranajes
La elección entre palanca y operador de engranajes depende de las condiciones específicas de trabajo:
|
Característica |
Palanca |
Operador de engranajes |
|
Tipo de operación |
Directa, rápida (¼ de vuelta) |
Asistida, mediante engranajes |
|
Torque requerido |
Bajo a medio |
Medio a alto |
|
Tamaño de válvula |
Pequeña o mediana |
Grande o de alta presión |
|
Precisión de maniobra |
Moderada |
Alta |
|
Costo y mantenimiento |
Bajo |
Moderado |
|
Velocidad de operación |
Rápida |
Más lenta pero controlada |
En resumen, las palancas son ideales para maniobras frecuentes en válvulas de menor tamaño, mientras que los operadores de engranajes resultan indispensables cuando se requiere mayor torque o control fino en la operación.
Válvulas de mariposa MT: versatilidad en el control de flujo
Dentro del portafolio de MT Valves and Fittings, la línea de válvulas de mariposa es una de las más completas del mercado. Estas válvulas también pueden operarse mediante palanca o con operador de engranajes, dependiendo del tamaño y la aplicación.
Modelos tipo wafer
🔹5114 y 51142: Con disco de acero inoxidable, ideales para procesos industriales con fluidos corrosivos.
🔹5140 y 51402: Con disco de fundición recubierto con Rilsan, aportan resistencia al desgaste y durabilidad.
🔹51143: Con asiento de PTFE, diseñada para manejar temperaturas elevadas y productos químicos agresivos.
Modelos tipo lug
🔹5144 y 51442: Ambas con disco de acero inoxidable, permiten desmontaje en línea y se adaptan a instalaciones más exigentes.
Estas válvulas, combinadas con los operadores de engranajes MT 51224, ofrecen un control de flujo confiable, de bajo mantenimiento y adaptado a una amplia gama de aplicaciones industriales.
Puntos técnicos importantes del operador de engranes MT 51224
🔹Mecanismo de engranaje para reducción de torque en la operación de la válvula.
🔹Torque disponible: de 200 a 1200 Nm.
🔹Ensamble compatible con plataformas ISO 5211 y vástago cuadrado.
🔹Fabricación en hierro fundido con recubrimiento epóxico de alta resistencia (200 µ).
🔹Indicador visual de posición abierto/cerrado.
🔹Volante ergonómico para operación manual precisa.
🔹Recomendado para válvulas de bola y mariposa de gran diámetro o alta presión.
Conclusión
Las válvulas de bola y mariposa operadas con palanca o con operador de engranajes ofrecen soluciones versátiles para diferentes necesidades industriales.
Mientras que la palanca proporciona maniobras rápidas y simples, el operador de engranajes garantiza control, precisión y seguridad en aplicaciones donde el torque es elevado.
Con modelos de alta calidad como las válvulas MT 912, 918, 919, 5128, 925, 5114, 5115, 5140, 5117 y 5144, y refacciones especializadas como el operador de engranes 51224, MT reafirma su compromiso con la innovación y la eficiencia en el manejo de fluidos industriales.
